一、用途
干燥空气发生器适用于变压器、电抗器等大型电力设备检修时供应干燥空气，提供的干燥空气能确保电力设备的内部绝缘不致受潮，检修人员在设备内部工作时不会因缺氧而窒息。比使用氮气安全、可靠、经济、方便，在使用干燥空气发生器进行设备检修时，可不受外界气候条件变化的影响，特别是隔夜作业，只需封好各处法兰，充干燥空气，而不需注油，变压器电抗器等也不会受潮，减少了每天抽油、注油的工作量，达到缩短检修工期、提高检修质量的效果。在滤油过程中，可以对注油设备箱体和油液进行充气干燥，在阴雨天及潮湿的环境中滤油时，能保证油质绝缘提高和水分的降低，对油库（油罐）联入干气机后，可保证库存备用油长期处于合格状态，以备突击工程随时使用。
本设备特点：采用螺杆空气压缩机作为气源，低温凝聚去水等技术。体积小、重量轻、操作简便、节省能源、使用安全可靠。可以应用其它需要一定干燥空气的库房、图书资料室、生产场所等。
二、技术参数
1、型号：AD-200 12、吸附剂进口：活性氧化铝/高分子筛
2、功率：25KW 13、出气压力:0.1～0.3Mpa(减压阀可调)
4、冷煤：R22 14、 出气管口径DN32
5、吸入空气量：﹥200M3/H 15、设备重量: 2400Kg
6、再生气耗比：2%~6% 16、出气含尘微粒≤0.01um
7、进气温度：≤40℃（带散热器） 17、进气压力0.6—0.8 MPa
8、出气露点温度：≤- 40℃--50 ℃ 18、出气含油量≤0.003ppm
9、电源：380V /50HZ （三相四线） 19、连续工作时间≥150H
10、外形尺寸：2530*1780*2020 20、无故障工作时间≥5000H
11、压力降：≤ 0.05 Mpa 21、噪音≤80db（A）
三、原理

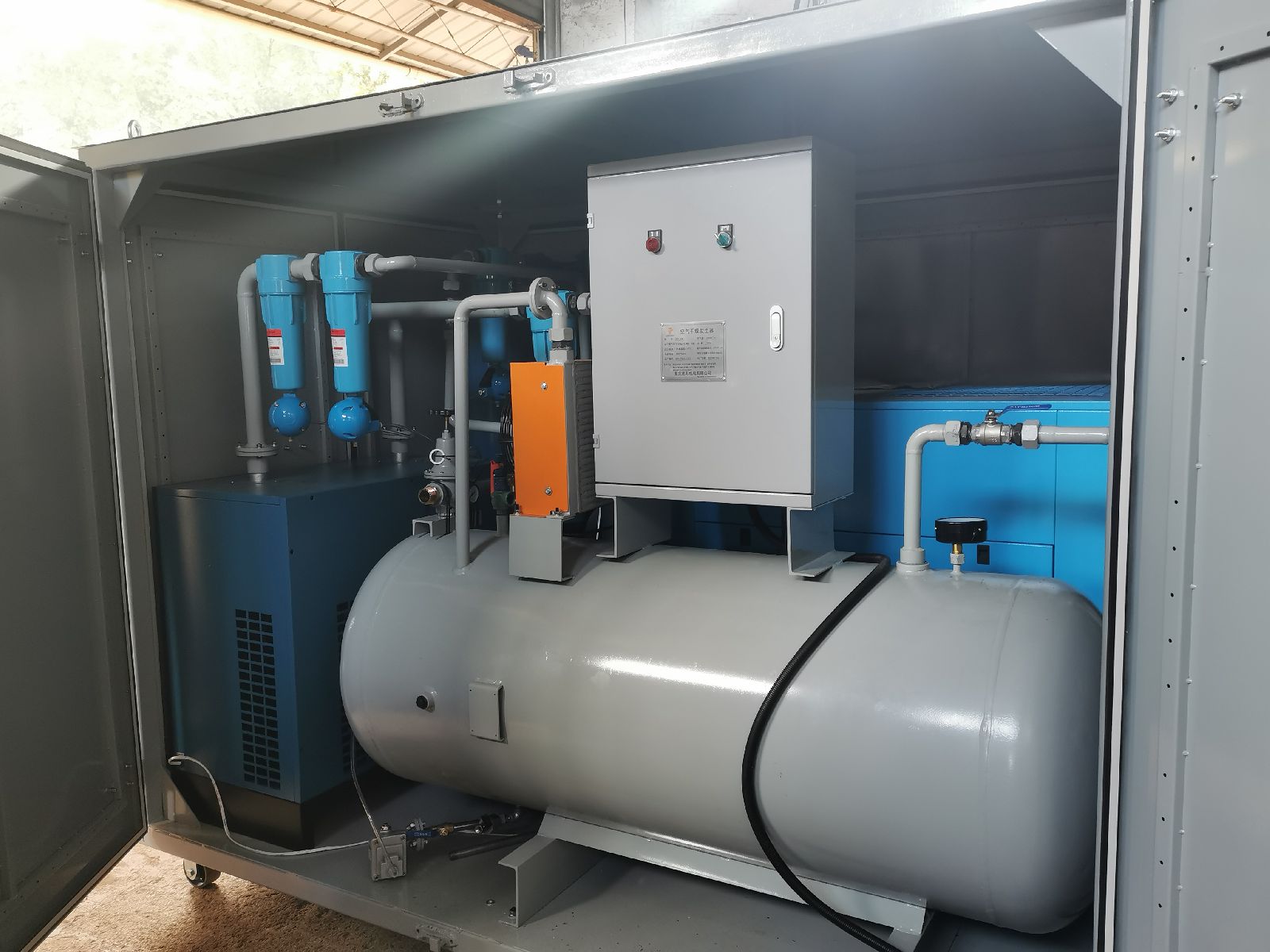

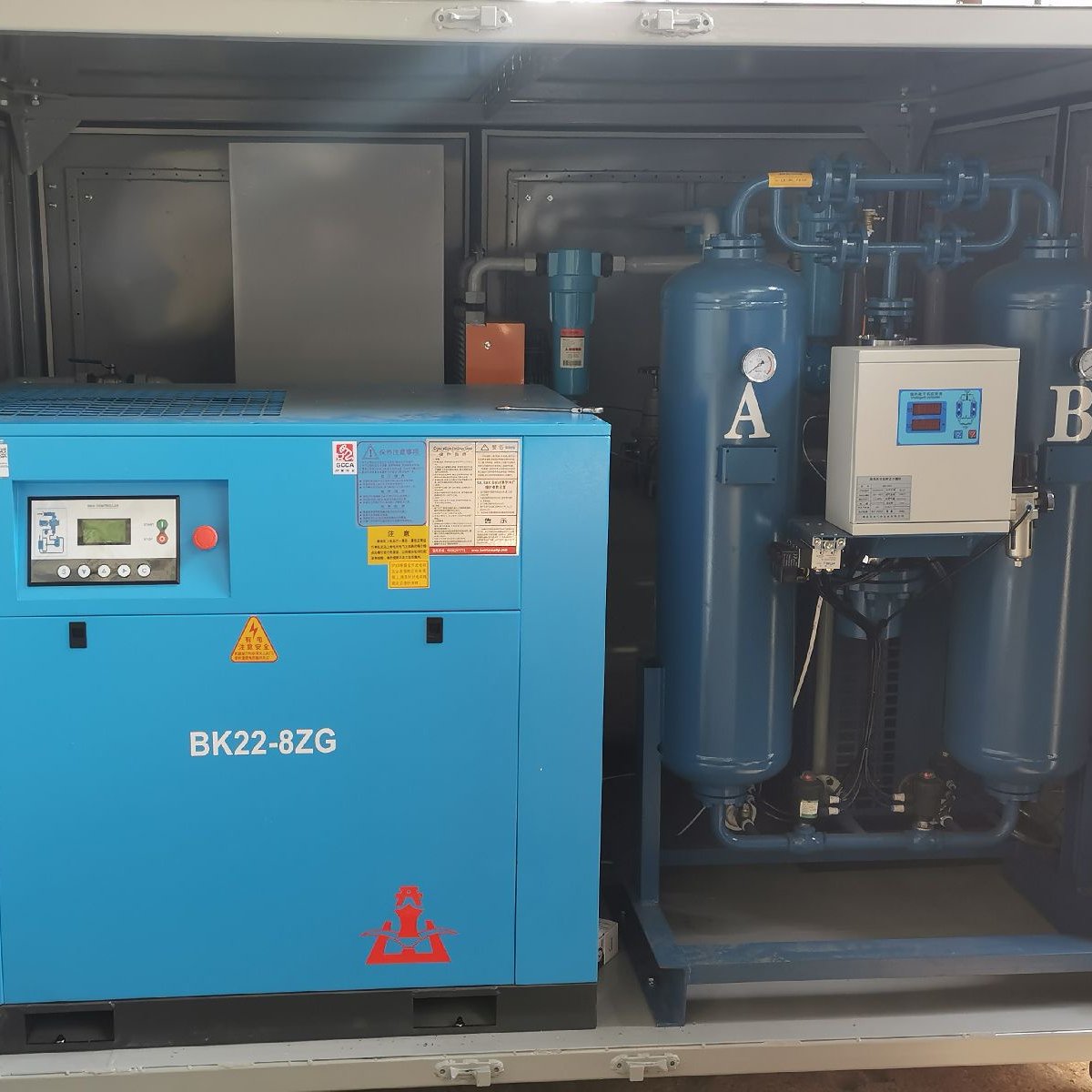

AD型干燥空气发生器，主要由螺杆式空气压缩机、散热器、冷冻式干燥机， 微热再生吸咐式干燥机、粉尘高精过滤器、高效除油器、精过滤器、管路，阀门，控制器，压力表等部分组成。大气进入冷冻机后，大部分水气被凝结成冰水，空气进行了干燥。然后进入微热再生吸咐式干燥器进行第二次干燥，将剩余水气吸附掉，空气压力露点达到负40度以下,此时可以将合格干燥气体送到需要干燥气体的设备中。
本设备采用除粉尘过滤器、高效除油器、除水过滤器。将空气中的粉尘，水份，油雾全部过滤，将合格的空气送入下游设备中
本设备采用微热再生吸咐式干燥机和时间继电器控制系统。两个塔自动交替工作，无需人工操作切换。保证吸附罐内部压力。
四、开机前注意事项
1、首次试机请按设备铭牌上的技术参数对照检查。
2、检查各压力表指针是否处于“零”位。
3、检查各连接处是否有松动现象。检查下列阀门是否打开：空压机出气口阀门为1号，微热再生吸咐式干燥机出气口阀门为2号(1号阀门在开机前必须打开)。
4.．空气压缩机启动时（每次）必须空载运转2分钟。空载运转是指设备处于零压力。
5.开关2号阀门时，绝不允许急开急关。必须做到缓慢开启缓慢关闭。（缓慢关闭的概念：关一下停顿一下，使压力缓慢上升，至到所需压力）
6. 检查冷冻式干燥机中的冷媒压力表指针是否处于0.4-0.5MPa左右。
7.检查吸咐式干燥机上的压力表指针是否是处于零位..
8.把储气罐中排水阀微微开启,使罐内的水不停的排出。
五.操作方法：. 启动：
1、将空压机出口排气阀门1和微热再生吸咐式干燥机出气口阀门2全开。接通电源，观察空气压缩机内相序保护器。（设备配有相序保护）。如果相序保护出现提示或声音提示，则表示电源相序接反，必须重新换相连接电源。
2.合上所有空开，启动冷却电源开关，
3.然后按下空气压缩机控制面板上的“ON”按钮，空气压缩机开始工作。
4.关闭无热再生吸咐式干燥机出气口阀门2号
5.观察微热再生吸附式干燥机压力，此时，按下电器柜上“启动/+”键，微热再生吸附式干燥机开始工作，
6.运行约30分钟后，缓慢调节出气口阀门，保证微热再生吸附式干燥机内部压力大于0.65MPA以上.
7.稳定内部压力后，干燥空气发生器开始正常工作，把合格空气输入至下游设备.
8.缓慢调节储气罐下方排水阀门的开度.
六、停机时的操作
将连续运行的空气干燥器停机时下列步骤是必不可少的：- 停机前
3、按一下空气压缩机控制面板上的“OFF”键.不要急于关断电源待空气压缩延时程序走完，再关闭空气压缩机电源，同时关闭冷冻机电源。
2、当设备残存压力在0.1-0.2Mpa时，缓慢打开储气罐的排水阀门放出余水和余气。
特别提示：使用设备时严禁关闭防尘门，必须保证设备内部处于散热状态，否则空气压缩机，冷冻式干燥机极易被烧坏。
空气压缩机严禁带负荷启动，严禁在运行过程中突然关闭电源，这样极易损坏空气压缩机内部程序。正确做法是：先按空气压缩机控制面板上的“FFO”键，延时约20秒，空气压缩机自动卸载后停机，此时，可以关闭电源.
吸附式干燥机严禁在运行过程中突然关闭电源，这样极易损坏吸附干燥机内部程序。正确做法是：先按吸附式干燥控制面板上的“启停/-”键，，吸附式干燥自动停机，此时，可以关闭电源.
手，胳膊及身体不要触及高温表面，风扇运转等部件。
身体、手持工具及其他导电物应避开电路暴露端头。
绝不在不安全状态下启动本机器，若发现问题，不要企图开机。
绝不在缺相状态下运转此机器（应在开机前检查电源有足够的电压、相数）否则将会导致重大事故。
干燥空气发生器是以制冷除水和吸附干燥为原理的设备，在使用中应避免高温作业环境（环境温度小于45-50度）必须避免阳光直射或阳光烘烤，环境温度过高将造成冷冻式干燥机负荷过重影响制冷，另外，干燥塔内的活性氧化铝因受热或吸热而降低吸附能力，影响露点值。
压力调节完成后设备进入正常工作状态。
储气罐下部有一只排水阀门，在正常工作情况请把储气罐阀门微微打开，保证排水排污畅通。
C,T,A分别为粗过滤器，除油雾过滤器和精密过滤器。三支过滤器底部有一排水排污阀门，每次工作完成后排放一次。确保过滤器干净畅通。
切不可在正常工作时去打开过滤器阀门，只能在停机后，内部压力≤0.1MPa时,才能打开阀门。
七、设备维护和保养
1. 空压机的维护保养参照《螺杆式空气压缩机使用维护说明书》。
2．冷冻式干燥机的维护保养参照《冷冻式干燥使用说明书》
3．吸咐式干燥机的维护保养参照《吸咐式干燥使用说明书》
八 日常维护
1.吸干机运转6个月后应打开加料口适当补充吸咐剂。运转1～3年后更换吸咐剂(视前置除油除水效果而定,若污染少使用周期可长些)。
2.定期检查各电磁阀、各阀门运行情况，并检查冷冻式干燥机的冷媒压力表。
3.前置过滤器、自动排水器应定期清洗,确保滤筒不积液。前置滤芯使用寿命为8000H, 要定期更换。
4.每月通电一次一小时,以免受潮。
5.检查吸咐筒的再生压力,当压力﹥0.4MPa应清洗消声器。
6.当吸干机不用时应把进出气口阀门关闭,以免吸咐剂受潮。
7．空气压缩机的日常维护参照《螺杆空压机使用维护说明书》。
九、使用安装场所
1．阳光可以直接照射到的地方影响散热。
2．存放地应避免雨水，潮湿严重的地方，以免造成电气元件受潮后短路。
3．倾斜的地方或地不平的位置将产生杂音，影响运转。
4．应尽力避开各种粉尘严重的地方。防止堵塞各类过滤器。
5．不要把设备长时间摆放在化学气体，腐蚀性气体严重的地方
6．使用，存放中避免震动较大地方以免仪器仪表失灵。
7．使用，存放应尽可能使设备处于较好通风环境。
8．螺杆空压机的使用维护及注意事项参照《说明书》

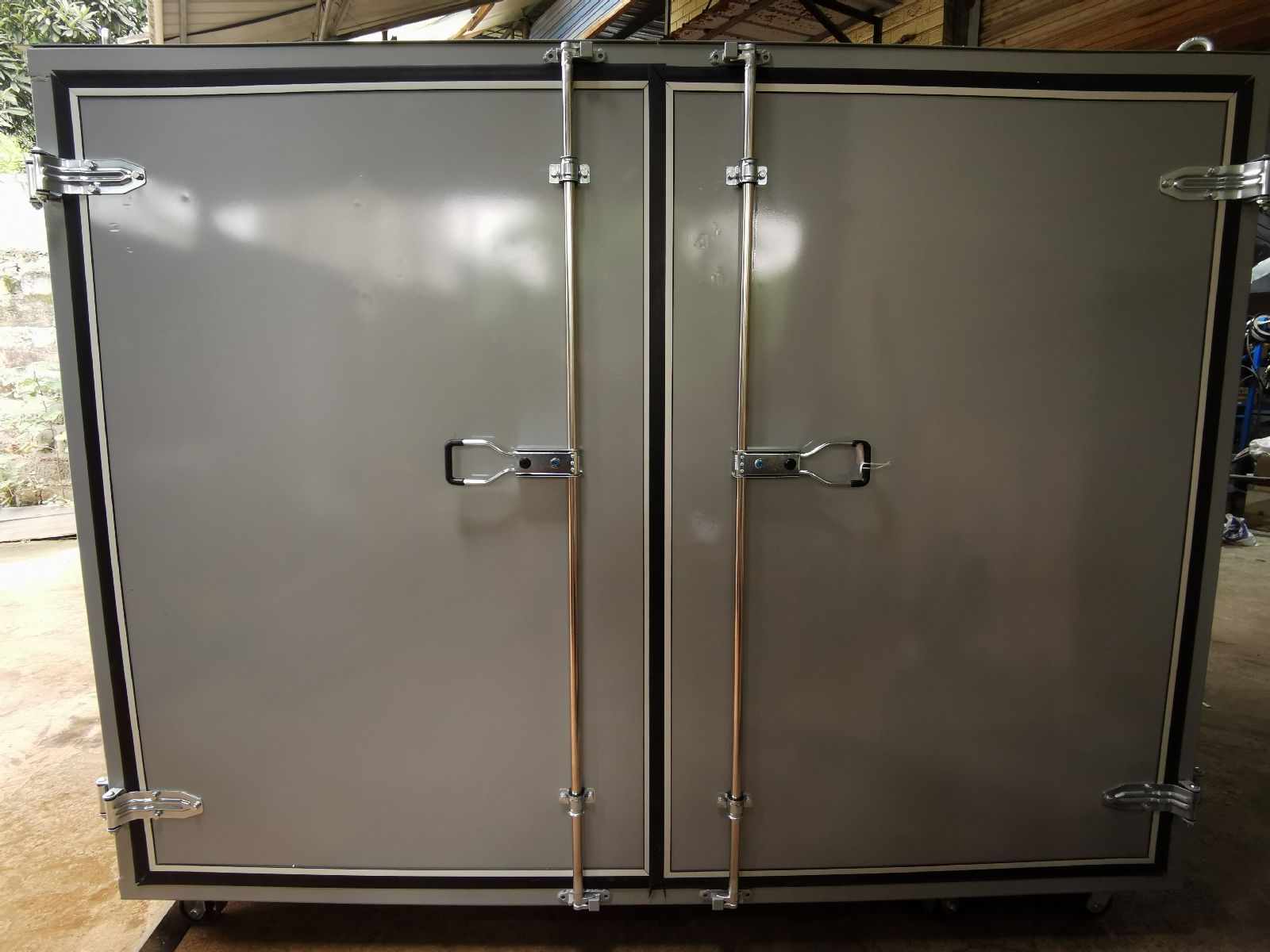

9．AD干燥发生器在使用中严禁关闭防尘门。避免空气压缩机，冷冻式干燥机长时间处于高温状态。损坏内部元件，减少使用寿命。
10设备工作时严禁关闭防尘门。（建议*好全部打开，尽可能的通风散热）因为，空压机、冷冻机在工作时产生的温度较高，需要通风散热，否则空压机、冷冻机会加剧温度增高，极容易烧坏空压机和冷冻机内部元件。给贵公司造成损失。请爱护设备。
-
